Счетчики воды на различные параметры

Главная >> КиП >> Счетчики воды на различные параметры

Наша компания предлагает счетчики воды в Пензе  от множества производителей.

Большой ассортимент поставляемых счетчиков позволяет удовлетворить потребность самого взыскательного заказчика.

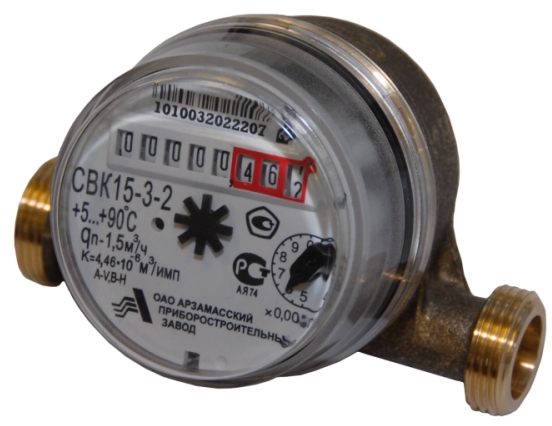

СВК-15

Счетчики холодной и горячей воды крыльчатые типа СВК (далее по тексту - счетчики), предназначенные для измерения объема питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу при температуре от плюс 5°С до плюс 90°С и рабочем давлении в трубопроводной сети не более 1,0 МПа. По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют исполнению В4 по ГОСТ 12997-84. Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1-92 при установке на горизонтальных трубопроводах индикаторным устройством вверх и классу А на наклонных и вертикальных трубопроводах. Пример обозначения счетчиков при заказе и в документации другой продукции, где они могут быть применены: Счетчики воды СВК15-3 , СВК15-3-1, СВК15-3-2, СВК15-3-2И, СВК15-3-3, СВК15-3-4, СВК15-3-5,СВК15-3-7, СВК15-3-8, СВК15-3-7-1, СВК15-3-8-1 ТУ4213-021-07513518-03 (ЛГФИ.407223.003 ТУ). Счетчики воды СВК10-2 , СВК15-2 ТУ4213-021-07513518-03 (ЛГФИ.407223.003 ТУ). Счетчики воды СВК20-5, СВК20-5-1 ТУ4213-021-07513518-03 (ЛГФИ.407223.003 ТУ); Буквенный шифр «СВК» состоит из начальных букв наименования счетчиков: С-счетчики, В-воды, К-крыльчатые. Цифры, стоящие после буквенного шифра, обозначают: 10;15;20-диаметр условного прохода входного и выходного штуцеров, мм; 2;3;5 –максимальный измеряемый расход, м3.ч; последующие цифры стоящие после обозначения максимального измеряемого расхода 1,2,3,4,5,6,7,8 и т.д. обозначают варианты исполнения; буква И – вариант исполнения СВК15-3-2 с встроенным в счетный механизм датчиком импульсным низкочастотным магнитозащищенным. На счетном механизме имеется наклейка со штрих-кодом, цифры на штрих-коде применяются только для внутризаводских целей и не используются для обозначения кода по принятым международным стандартам.

СВ-15Г, СВ-15Х

Описание прибора: Водосчётчики квартирные МЕТЕР СВ15Х, СВ15Г. Одноструйные крыльчатые с сухим счетным механизмом, защищенным от внешних магнитных воздействий. Номер в госреестре №24319-04. Сертификат Госстсандарта РФ об утв. типа СИ №18268. Отличитильные особенности: - комплект присоединительной арматуры латунный, резьба на штуцере коническая с упором; - корпус латунный (хромированный); - в магнитной муфте используются кольцевые магниты (усиление магнитной связи в муфте); - внешний вид с учетом современных требований; - антимагнитная защита. Погрешность: Погрешность: 5% - в диапазоне расходов от Qmin до Qt; 2% - в диапазоне расходов от Qt до Qmax. Межповерочный интервал при измерении: холодной воды – 6 лет; горячей воды – 5 лет. Комплект поставки: 1. Водосчётчик. 2. Комплект монтажных частей. 3. Паспорт.

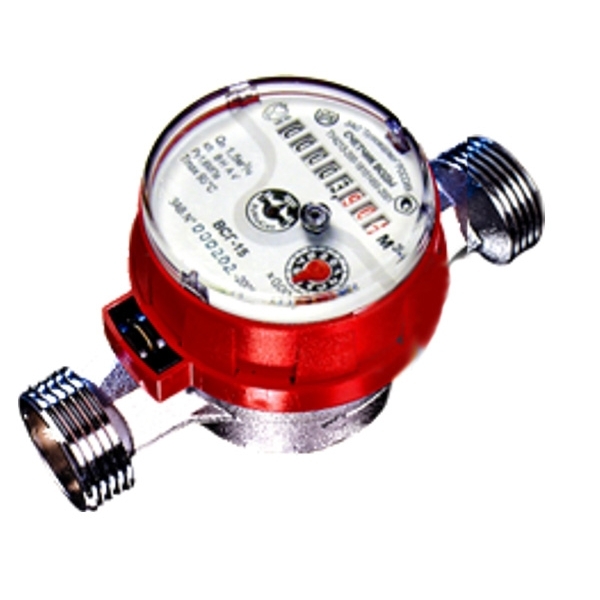

ВСГ-15, 20

Счетчики типа ВСГ-15, ВСГ-20, ВСГд-15, ВСГд-20 работают в диапазоне температур от +5 до +90 0С, а ВСГ-25, ВСГ-32 и ВСГ-40 от +5 до +150 0 С (горячая вода), имеют счетный механизм с роликовым и стрелочными указателями, показывает измеренный объем в м3 и его долях. Счетчики ВСГд-15,ВСГд-20 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для ВСГд-15,20 составляет 0,001 м3.

ВСХ

ВСГН

ВСХН

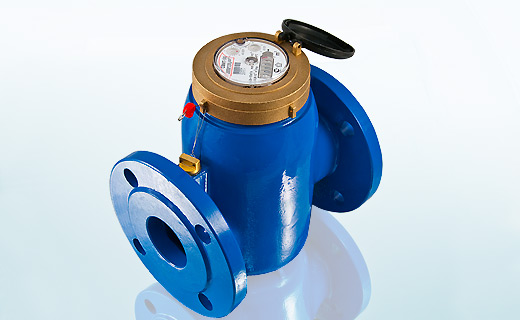

СВМТ

Счетчики турбинные холодной и горячей воды СВМТ-50 предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от плюс 5 до плюс 90 °С и давлении до 1,0 МПа (10 кгс/см2). Счетчики имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра. Конструкция приборов соответствует требованиям российских и международных стандартов. Счетчики воды данного вида нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы. Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части СВМТ имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой. Счетчики зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 28747-05. Гарантийный срок эксплуатации 18 месяцев. Межповерочный интервал: при установке счетчиков на холодную воду – 6 лет; при установке счетчиков на горячую воду – 4 года.

СКБ

ВМГ

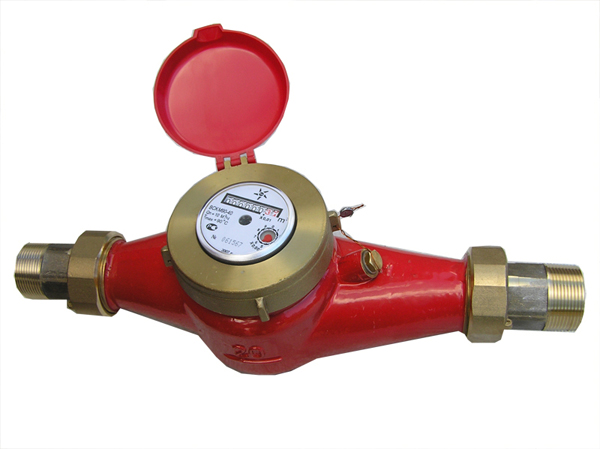

ВСКМ

Счетчики воды ВСКМ предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 120С при давлении не более 1,0 МПа.
Принцип действия крыльчатых счетчиков  основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме "сухохода", когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма ВСКМ оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора. Водосчетчик относится к так называемому "многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик типа имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м3 и его долях.

СТВХ

1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ. Счетчики турбинные холодной и горячей воды СТВХ и СТВУ с диаметром условного прохода 50, 65, 80, 100, 150 мм, изготовленные по ТУ 4213-001-77986247-2005, предназначены для измерения объема сетевой по СПиП 41-02 и питьевой воды по ГОСТ Р 51232, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения (СТВХ) при температуре от 5 до 40 oС, в системах горячего водоснабжения (СТВУ) при температуре от 5 до 90 oС, и давлении до 1,6 МПа ( 16 кгс / см2). Счетчики СТВУ изготавливаются в двух модификациях без дистанционного выхода и с дистанционным герконовым выходом (СТВУ и СТВУ ДГ) 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. 2.1. Измеряемая среда - питьевая вода по ГОСТ Р 51232. 2.2. Давление измеряемой среды не более 1 МПа (10 кгс/см2). 2.3. Температура окружающего воздуха от 5 до 60°С, относительная влажность до 98 %. 2.4. Потеря давления не более 0,1 Мпа. 2.5. Основные параметры счетчиков (табл. 1). 2.6. Пределы допускаемой относительной погрешности счетчика не должны превышать: ± 5% от минимального расхода до переходного расхода ± 2% от переходного до максимального расхода. 2.7. Полный средний срок службы счетчика - не менее 12 лет. Примечания: 1. Под минимальным расходом qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется. 2. Пол переходным расходом qt, понимается расход, на котором счетчик имеет погрешность ± 2,0%. а ниже которого ± 5,0%. 3. Под номинальным расходом qn понимается расход, равный 0,5 qmax. 4. Под максимальным расходом qmax, понимается расход, при котором счетчик может работать не более I часа в сутки с погрешностью ± 2%. 5. Под порогом чувствительности понимается расход, на котором крыльчатка приходит в непрерывное вращение. 6. Значения минимального и переходного расходов даны для счетчика, устанавливаемого на горизонтальном трубопроводе циферблатом вверх (вертикальное расположение оси крыльчатки). 2.8. Дистанционный выходной сигнал счетчиков СТВУ ДГ соответствует параметрам по ГОСТ 26.013 указанным в таблице 2.

СТВУ

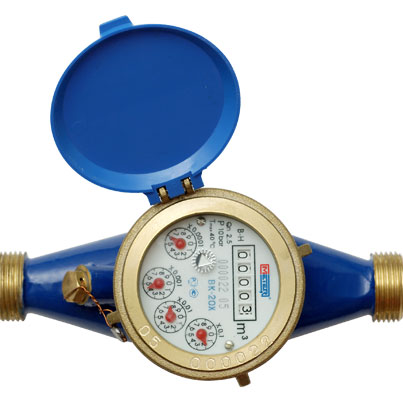

ВК-Г

ВТ-Х

Счетчики воды турбинные ВТ-(Ду)Х предназначены для измерения объема холодной сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10кгс/см²). Счетчики воды турбинные ВТ-(Ду)Г предназначены для измерения объема горячей сетевой воды, протекающей по трубопроводу при температуре от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см²). Счетчики горячей воды могут применяться для учета холодной воды. Возможно специальное исполнение данной модели счетчика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²).
  Счетчики ВТ-Х или ВТ-Г могут дополнительно комплектоваться датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен - 100; 1000; 10000 и 100000 л/имп.
  При оснащении счетчиков импульсными датчиками с любой ценой импульса в обозначении появляется буква «И».

Устройство и принцип работы:
     Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом). Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее через струевыпрямитель в измерительную вставку, где в твердых опорах поперек потока вращается турбина. Вода, пройдя через измерительную вставку, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Измерительная вставка состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью, подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой. Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной мембраной. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм счетчика ВТ-Х или ВТ-Г, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.

Принцип работы счетчика основан на измерении числа оборотов крыльчатки, которая вращается под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство. Индикаторное устройство через масштабирующий механический редуктор отображает пятью роликами черного цвета измеренный объем воды в кубических метрах, роликами красного цвета и стрелочным указателем — доли кубических метров. При монтаже, эксплуатации и демонтаже счетчика необходимо соблюдать меры предосторожности в соответствии с правилами техники безопасности, установленными на объекте. Обратите внимание: установка счетчика должны выполняться в строгом соответствии с проектной и нормативной-технической документацией, с соблюдением местных требований.
