Предлагаем со склада компании воронки чугунные водосточные ВУ-100 или ВР-100 сделанные из чугуна.
Звоните по тел. (8412) 34-54-39.
Всегда в наличии.

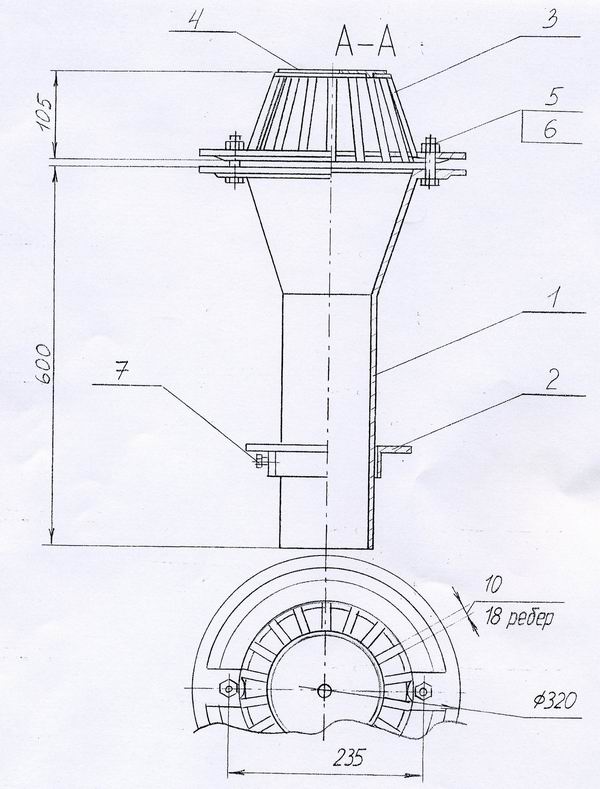

Чертеж воронки
Дополнительная информация для клиентов по воронкам кровельным чугунным.
Комплект поставки: 1. Труба сливная. 2. Фланец. 3. Колпак. 4. Крышка . 5. Комплект метизов. Размеры: Диаметр выхода 100мм Длина 600мм Диаметр приемной воронки - 230мм
По нормативам, число воронок водосточных на крыше просчитывается исходя из норматива, что на одну водосточную трубу не должно приходиться больше 250 кв.м. поверхности крыши. Тем не менее, многое зависит от конструктивных особенностей как самой крыши, так и интенсивности атмосферных осадков в данной местности. Исходя из этого, рассчитывается пропускная способность водостока, диаметр водосточных труб и объем ливневой канализации, если таковая предусматривается проектом.
Например: Средняя интенсивность атмосферных осадков для данного района составляет 75 мм в час. Если воронка ВУ-100 рассчитана на скорость потока 6,45 л/с, то она может эффективно собирать воду с плоской кровли площадью до 300 м2, соответственно, ей необходима внутренняя труба диаметром 82 мм. Если эффективность воронки больше, (10,72 л/c), тогда ей потребуются трубы для внутреннего водостока с диаметром равным 160 мм, и вся система способна обслужить уже до 510 м 2 крыши.
При всей простоте конструкции воронка ВР-100 обладает двумя несомненными преимуществами - надежностью и долговечностью. Вы можете быть уверены что она долго прослужит кровле вашего дома.
Неисправности водостоков возникают в основном в переходные периоды года, когда в дневные часы происходит подтаивание снега, а в ночные- замерзание влаги. Вода, образующаяся при таянии льда и снега, медленно протекает к водосточной воронке . Из-за отсутствия подпора часть воды скапливается около решетки колпака воронки ВУ-100 и при понижении температуры наружного воздуха замерзает, образуя ледяные пороги при входе в чугунную воронку. При эксплуатации водостоков в переходный период необходимо часто осматривать ВР-100 и освобождать ее от снега и льда.
Чугунная водосточная воронка ВР-100 состоит из сливного патрубка с расширенным входным отверстием и фланцем, приемной решетки с щелями для задержания крупного мусора, приносимого водой.
Высота установки переливного патрубка определяется проектной толщиной слоя воды(25-30мм) на кровле. Для спуска воды с кровли в холодное время года переливные патрубки снимают (опускаются).
Сливной патрубок воронки водосточной ВУ-100 заделывают в перекрытие с устройством водонепроницаемого эластичного соединения, чтобы влага не просачивалась в перекрытие. Для этой цели гидроизоляционный слой перекрытия впускают на фланец сливного патрубка, зажимают сверху фланцем решетки и заливают мастикой из битума. Для плотного соединения гидроизоляционного ковра с воронкой водосточной под ней прокладывают иногда дополнительный слой из битумизированной мешковины и рубероида, заливаемых битумом.
Исследования водостоков с водосточными воронками ВР-100 различной конструкции показали, что наибольшая пропускная способность воронок ВР-100 достигается при сифонирующем режиме их работы. Для создания наиболее благоприятных условий для работы водосточных воронок Ву-100, т.е. для образования и зарядки сифона при минимальной высоте слоя воды на крыше, необходимо, чтобы верхняя часть колпака воронки или середина решетки были сплошными без отверстий. Высота установки сплошной крышки решетки должна быть равной 0,5 диаметра выпуска воронки.
Данная позиция -воронка водосточная чугунная ВУ-100 находится в Пензе, но может быть отправлена в любой регион России по желанию заказчика.
