Штампосварные задвижки. Таблица исполнений

Главная >> Задвижки штампосварные

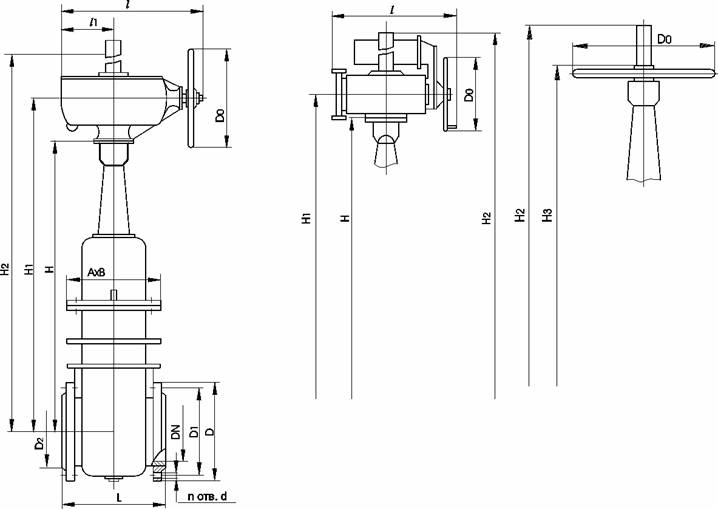

30с46нж, 30нж46нж схема



30c42нж, 30с942нж
30с46нж, 30с946нж
30с547нж, 30с947нж
30с511нж, 30с911нж
30с514нж, 30с914нж
30с950нж



Таблица исполнений


DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
150

ПТ11095-150М

30с942нж1(В-фл) Вода, пар 200 C Cт3сп Электропривод
ПТ11095-150М -01 30с942нж1(Г-фл) Газ неагрессивный невзрывоопасный B Электропривод
ПТ11095-150М -02 30с942нж(В-фл) Вода, пар 300 C Сталь 20 Электропривод
ПТ11095-150М -03 30с942нж(Г-фл) Газ неагрессивный невзрывоопасный B Электропривод
ПТ11095-150М -08 30с942нж1Б(Г-фл) Газ неагрессивный невзрывоопасный 200 В Ст3сп Электропривод
ПТ11095-150М -09 30с942нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11095-150М -14 30с42нж1(В-фл) Вода, пар 200 C Ст3сп Маховик
ПТ11095-150М -15 30с42нж1(Г-фл) Газ неагрессивный B Маховик
ПТ11095-150М -16 30с42нж(В-фл) Вода, пар 300 C Сталь 20 Маховик
ПТ11095-150М -17 30с42нж(Г-фл) Газ неагрессивный B Маховик
200 ПТ11095-200М 30с942нж1(В-фл) Вода, пар 200 C Cт3сп Электропривод
ПТ11095-200М -01 30с942нж1(Г-фл) Газ неагрессивный невзрывоопасный B Электропривод
ПТ11095-200М -02 30с942нж(В-фл) Вода, пар 300 C Сталь 20 Электропривод
ПТ11095-200М -03 30с942нж(Г-фл) Газ неагрессивный невзрывоопасный B Электропривод
ПТ11095-200М -08 30с942нж1Б(Г-фл) Газ неагрессивный невзрывоопасный 200 В Ст3сп Электропривод
ПТ11095-200М -09 30с942нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11095-200М -14 30с42нж1(В-фл) Вода, пар 200 C Ст3сп Маховик
ПТ11095-200М -15 30с42нж1(Г-фл) Газ неагрессивный B Маховик
ПТ11095-200М -16 30с42нж(В-фл) Вода, пар 300 C Сталь 20 Маховик
ПТ11095-200М -17 30с42нж(Г-фл) Газ неагрессивный B Маховик
250

ПТ11095-250М

30с942нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11095-250М -01 30с942нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11095-250М -02 30с942нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11095-250М -03 30с942нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11095-250М -08 30с942нж1Б(Г-фл) Газ неагрессивный невзрывоопасный 200 С Ст3сп Электропривод
ПТ11095-250М -09 30с942нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11095-250М -14 30с42нж1(В-фл) Вода, пар 200 D Ст3сп Маховик
ПТ11095-250М -15 30с42нж1(Г-фл) Газ неагрессивный C Маховик
ПТ11095-250М -16 30с42нж(В-фл) Вода, пар 300 D Сталь 20 Маховик
ПТ11095-250М -17 30с42нж(Г-фл) Газ неагрессивный C Маховик
300

ПТ11095-300М

30с942нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11095-300М -01 30с942нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11095-300М -02 30с942нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11095-300М -03 30с942нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11095-300М -08 30с942нж1Б(Г-фл) Газ неагрессивный невзрывоопасный 200 С Ст3сп Электропривод
ПТ11095-300М -09 30с942нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11095-300М -14 30с42нж1(В-фл) Вода, пар 200 D Ст3сп Маховик
ПТ11095-300М -15 30с42нж1(Г-фл) Газ неагрессивный C Маховик
ПТ11095-300М -16 30с42нж(В-фл) Вода, пар 300 D Сталь 20 Маховик
ПТ11095-300М -17 30с42нж(Г-фл) Газ неагрессивный C Маховик
DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
400 ПТ11096-400М 30с946нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11096-400М -1 30с946нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-400М -2 30с946нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11096-400М -3 30с946нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-400М -8 30с946нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11096-400М -9 30с946нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11096-400М -14 30с46нж1(В-фл) Вода, пар 200 D Ст3сп Маховик
ПТ11096-400М -15 30с46нж1(Г-фл) Газ неагрессивный C Маховик
ПТ11096-400М -16 30с46нж(В-фл) Вода, пар 300 D Сталь 20 Маховик
ПТ11096-400М -17 30с46нж(Г-фл) Газ неагрессивный C Маховик
500 ПТ11096-500М 30с946нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11096-500М -1 30с946нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-500М -2 30с946нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11096-500М -3 30с946нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-500М -8 30с946нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11096-500М -9 30с946нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11096-500М -14 30с46нж1(В-фл) Вода, пар 200 D Ст3сп Маховик
ПТ11096-500М -15 30с46нж1(Г-фл) Газ неагрессивный C Маховик
ПТ11096-500М -16 30с46нж(В-фл) Вода, пар 300 D Сталь 20 Маховик
ПТ11096-500М -17 30с46нж(Г-фл) Газ неагрессивный C Маховик
600 ПТ11096-600М 30с946нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11096-600М -1 30с946нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-600М -2 30с946нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11096-600М -3 30с946нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11096-600М -8 30с946нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11096-600М -9 30с946нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11096-600М -14 30с46нж1(В-фл) Вода, пар 200 D Ст3сп Маховик
ПТ11096-600М -15 30с46нж1(Г-фл) Газ неагрессивный C Маховик
ПТ11096-600М -16 30с46нж(В-фл) Вода, пар 300 D Сталь 20 Маховик
ПТ11096-600М -17 30с46нж(Г-фл) Газ неагрессивный C Маховик
DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
800 ПТ11097-800М 30с947нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11097-800М -01 30с947нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-800М -02 30с947нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11097-800М -03 30с947нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-800М -08 30с947нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11097-800М -09 30с947нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11097-800М -14 30с547нж1(В-фл) Вода, пар 200 D Ст3сп Редуктор
ПТ11097-800М -15 30с547нж1(Г-фл) Газ неагрессивный C Редуктор
ПТ11097-800М -16 30с547нж(В-фл) Вода, пар 300 D Сталь 20 Редуктор
ПТ11097-800М -17 30с547нж(Г-фл) Газ неагрессивный C Редуктор
1000 ПТ11097-1000М 30с947нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11097-1000М -01 30с947нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-1000М -02 30с947нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11097-1000М -03 30с947нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-1000М -08 30с947нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11097-1000М -09 30с947нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11097-1000М -14 30с547нж1(В-фл) Вода, пар 200 D Ст3сп Редуктор
ПТ11097-1000М -15 30с547нж1(Г-фл) Газ неагрессивный C Редуктор
ПТ11097-1000М -16 30с547нж(В-фл) Вода, пар 300 D Сталь 20 Редуктор
ПТ11097-1000М -17 30с547нж(Г-фл) Газ неагрессивный C Редуктор
1200 ПТ11097-1200М 30с947нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ11097-1200М -01 30с947нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-1200М -02 30с947нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ11097-1200М -03 30с947нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ11097-1200М -08 30с947нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ11097-1200М -09 30с947нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ11097-1200М -14 30с547нж1(В-фл) Вода, пар 200 D Ст3сп Редуктор
ПТ11097-1200М -15 30с547нж1(Г-фл) Газ неагрессивный C Редуктор
ПТ11097-1200М -16 30с547нж(В-фл) Вода, пар 300 D Сталь 20 Редуктор
ПТ11097-1200М -17 30с547нж(Г-фл) Газ неагрессивный C Редуктор
DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
1500/1400 ПТ1304-1500/1400 30с911нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ1304-1500/1400-1 30с911нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ1304-1500/1400-2 30с911нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ1304-1500/1400-3 30с911нж(Г-фл) Газ неагрессивный невзрывоопасный С Электропривод
ПТ1304-1500/1400-4 30с911нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 Cт3сп Электропривод
ПТ1304-1500/1400-5 30с911нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ1304-1500/1400-6 30с511нж1(В-фл) Вода, пар 200 D Cт3сп Редуктор
ПТ1304-1500/1400-7 30с511нж1(Г-фл) Газ неагрессивный C Редуктор
ПТ1304-1500/1400-8 30с511нж(В-фл) Вода, пар 300 D Сталь 20 Редуктор
ПТ1304-1500/1400-9 30с511нж(Г-фл) Газ неагрессивный C

Редуктор







DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
1400 ПТ13004-1400М 30с914нж1(В-фл) Вода, пар 200 D Cт3сп Электропривод
ПТ13004-1400М -01 30с914нж1(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ13004-1400М -02 30с914нж(В-фл) Вода, пар 300 D Сталь 20 Электропривод
ПТ13004-1400М -03 30с914нж(Г-фл) Газ неагрессивный невзрывоопасный C Электропривод
ПТ13004-1400М -08 30с914нж1Б(Г-фл) Газ неагрессивный взрывоопасный 200 С Ст3сп Электропривод
ПТ13004-1400М -09 30с914нжБ(Г-фл) 300 Сталь 20 Электропривод
ПТ13004-1400М -14 30с514нж1(В-фл) Вода, пар 200 D Ст3сп Редуктор
ПТ13004-1400М -15 30с514нж1(Г-фл) Газ неагрессивный C Редуктор
ПТ13004-1400М -16 30с514нж(В-фл) Вода, пар 300 D Сталь 20 Редуктор
ПТ13004-1400М -17 30с514нж(Г-фл) Газ неагрессивный C Редуктор
DN, мм Обозначение Таблица фигура (т/ф) Среда рабочая Класс герметичности по ГОСТ9544-93 Материал основных деталей Приводное
устройство,
наименование,
обозначение
Наименование Температура, ОС
1 2 3 4 5 6 7 8
800 ПТ13067-800 30с950нж1(В-с) Вода, пар d 200 D Ст3 Электропривод
ПТ13067-800-01 30с950нж1Б(Г-с) Газ неагрессивный невзрывоопасный C
ПТ13067-800-02 30с950нжБ-ХЛ(Г-с) Газ неагрессивный невзрывоопасный d 300 09Г2С
ПТ13067-800-03 30с950нжБ-ХЛ(Г-фл)
