Задвижки стальные литые с гуммированным клином

Главная >> Задвижки литые >> Задвижки стальные литые с гуммированным клином


31с942р

Максимальное давление PN: 10 кгс/см2

.

Назначение

Применяются в качестве запорного устройства на трубопроводах, транспортирующих абразивные среды

Установочное положение - любое, кроме электроприводом вниз.

Направление подачи среды - любое

.

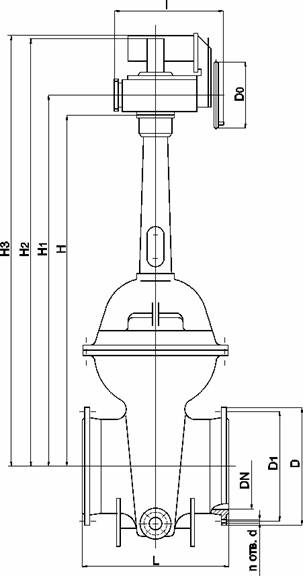

Размеры

DN,

мм

Таблица фигура Обозначение по чертежу Размеры, мм Масса, кг
D D1D0n d L l H H1H2H3
400 31с942р ПТ11090-400 565 515 400 16 26 600 620 1520 1670 2000 2040 870
500 ПТ11090-500 670 620 20 27 700 1795 1945 2468 2315 1317
600 ПТ11090-600 780 725 30 800 2090 2240 2780 2610 2005
800 ПТ11090-800 1010 950 400 24 33 1000 715 2885 2995 3890 3585 3260
1000 ПТ11090- 1000 1220 1160 28 1200 3480 3890 4640 4180 4740


Материалы основных деталей

Наименование детали Материал по ГОСТ
Корпус 20Л
Клин 20Л
Шпиндель 20X13
Прокладка ПОН-3
Крышка 20Л
Гайка Ст35
Шпилька Ст35
Набивка сальника КГН-Г-С
Втулка Ст20
Фланец Ст20
Гайка Ст35
Шпилька Ст35
Втулка резьбовая БрАЖМц 10-3-1,5
Наплавка на кольце в корпусе Корозионностойкая наплавка
Уплотнение на клине Резина 6252

Присоединение к трубопроводу

Фланцевое по ГОСТ 21815-80, исполнение 1.
.

Тип и характеристики электроприводов

DN, мм Условное обозначение Обозначение по чертежу Рабочая среда Тип электропривода Мощность эл.двигателя эл.привода, кВт Время на закрытие (открытие), мин. Крутящий момент электропривода, Нм
400 31с942р ПТ11090-400 Абразивная пульпа Электропривод Б099.100-02М.01 3,2 1,6 250…630
500 ПТ11090-500 Электропривод Б099.100-06М.01 4 1,45 250…630
600 ПТ11090-600 Электропривод Б099.100-19М.01 3,2 1,7 630…1000
800 ПТ11090-800 Электропривод Б099.102-06М 8,5 1,16 1000…2500
1000 ПТ11090- 1000 Электропривод Б099.104-15М 4,3 2,5 2500…5000
