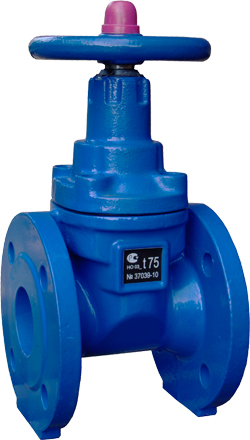

Задвижка с обрезинненым клином МЗВ, 30ч39р
Из наличия и под заказ.
При заказе продукции обращайтесь по телефону (8412) 32-56-68
При оптовых заказах предусмотрена скидка на 30ч39р.
Краткие характеристики и описание.
Применение - в качестве запорного устройства на трубопроводе.
Благодаря тому что клин задвижки МЗВ покрыт резиной задвижка обладает повышенной герметичностью и надежностью.
Таблица 1.
Основной параметр | Ру и Ду | ||||||
1,6-50 | 1,6-80 | 1,6-100 | 1,0-150 | 1,0-200 | 1,0-250 | 1,0-300 | |
1. Обозначение технических условий | ТУ 3721-015- | ТУ 3721-014- | |||||
2. Номинальный диаметр, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
3. Строительная длина, мм | 150 | 180 | 190 | 210 | 230 | 250 | 270 |
4. Строительная высота, мм | 253 | 316 | 363 | 495 | 582 | 699 | 793 |
5. Масса, кг | 12 | 20 | 26 | 46 | 74 | 118 | 160 |
6. Протечки затвора, см3/мин, не более | Протечки не допускаются | ||||||
7. Величина рабочего хода затвора, обороты | 8-9,5 | 12-14 | 16-19 | 26-31 | 31-32 | 38-42 | 45-48 |
8. Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Н×м, не более | 25 | 50 | 70 | 110 | 170 | 200 | 200 |
9. Коэффициент гидравлического сопротивления, не более | 0,2 | ||||||
10. Номинальное (условное) давление, МПа (кгс/см2) | PN=1,6 (16) | PN=1,0 (10) | |||||
11. Рабочее давление, МПа (кгс/см2) | PP=1,6 (16) | PP=1,0 (10) | |||||
12. Пробное давление, МПа (кгс/см2) | Pпр=2,4 (24) | Pпр=1,5 (15) | |||||
13. Рабочая среда (вода) | по СанПиН 2.1.4.1074 | ||||||
14. Температура рабочей среды, °С | от 5 до 75 | ||||||
15. Температура окружающего воздуха, °С | от минус 15 до плюс 40 | ||||||
16. Присоединение к трубопроводу | фланцевое по ГОСТ 12815 | ||||||
17. Управление | ручное | ||||||
18. Рабочее положение задвижки | любое, кроме маховиком вниз | ||||||
19. Направление подачи рабочей среды | любое | ||||||
20. Материал: корпусных деталей и клина | чугун | ||||||
21. Покрытие | эпоксидно-порошковое | ||||||
Дополнительные сведения:
К монтажу, эксплуатации и обслуживанию задвижек допускается персонал, изучивший устройство задвижки, правила техники безопасности и требования руководства по эксплуатации. Перед монтажом произвести наружный осмотр задвижек на отсутствие повреждений, проверить легкость и плавность хода. Монтаж задвижек производить между фланцами исп. 1 (ГОСТ 12815-80) При монтаже необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Задвижки не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снимающие нагрузку на задвижку от трубопровода. Задвижки МЗВ или 30ч39р устанавливаются в местах доступных для осмотра и обслуживания. Перед установкой трубопровод должен быть очищен от грязи, окалины, песка и др. Задвижки устанавливаются на горизонтальный трубопровод маховиком вверх (допускается отклонение до 90° в любом направлении), на вертикальном трубопроводе – любое. Направление движения рабочей среды – любое. ВНИМАНИЕ: Запрещено использование задвижек с обрезиненным клином в качестве регулирующей арматуры. Задвижки допускаются к эксплуатации на параметры среды, не превышающие указанных в данном паспорте. Не допускается применять задвижки на трубопроводах подверженных вибрации. Гарантии изготовителя (поставщика) Изготовитель гарантирует соответствие задвижек требованиям безопасности и настоящему паспорту при соблюдении Потребителем условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
Гарантийная наработка не менее 500 циклов. Гарантийные обязательства распространяются на все дефекты, возникшие по вине завода-изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; - наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс–мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия механических повреждений или следов вмешательства в конструкцию изделия
