Грязевик абонентский фланцевый, под приварку

Главная >> Фильтры сетчатые фланцевые и муфтовые >> Грязевик абонентский фланцевый, под приварку

Поставляем со склада грязевики абонентские на различные диаметры.

Всегда в наличии на складе компании в Пензе на диаметры 50 80 100 150 мм.

При крупном заказе доставка по городу - бесплатно.

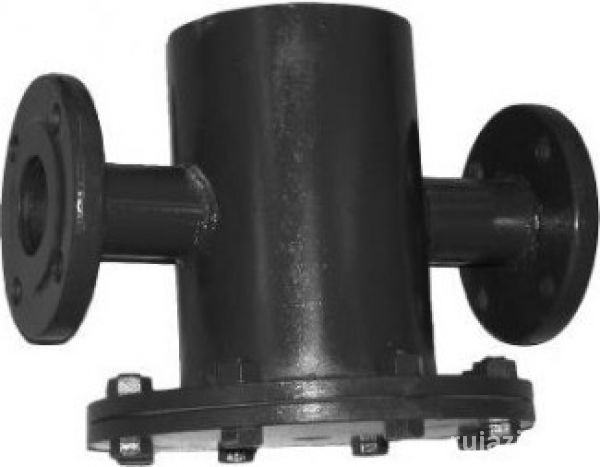

грязевик фланцевый в пензе

Технические характеристики:

Грязевики следует отнести к фильтрам грубой очистки. Они предназначены для фильтрации или очистки воды от крупных и среднего размера частиц в трубопроводах водяных и тепловых сетей. Простыми словами работа грязевиков состоит в следующем. Вода «проходит» в патрубок, а оттуда попадает во внутреннюю полость корпуса, где взвешенные частицы выпадают на дно в виде осадка. Затем из внутренней полости грязевика  рабочая среда проходит сквозь фильтр, который монтируется внутри выходного патрубка. И уже после этого  пропущенная через фильтр среда в уже очищенном виде идет в систему отопления или тепловую сеть. Очистка грязевика от осадка проводится посредством извлечения стакана из выходного патрубка.
В наиболее упрощенном виде роль сетчатого фильтра может выполнять наглухо заваренный входной патрубок, доходящий до оси грязевика. В патрубке делается множество отверстий диаметром 5–8 мм. Важным условием является то, что сумма площадей отверстий как минимум вдвое должна превышать рабочее сечение патрубка. Крупные частицы загрязнения сразу опускаются на дно, а более мелкие останавливаются дополнительным фильтром тонкой очистки и медленно опускаются на дно.
По сути грязевик это простой, а соответственно надежный и долговечный фильтр грубой очистки.

В комплекте с грязевиком идет паспорт на изделие. По желанию заказчика производится комплектация грязевика ответными фланцами.

Диаметр условный присоединительных фланцев грязевика - 50, 80, 100, 150 мм.

Таблица 1. Основные размеры грязевика абонентского


Диаметр условный, Ду, мм Диаметр наружный, Дн, мм Грязевик
Длина, L, мм Высота, Н, мм Масса, кг
10 Ру 16 Ру 25 Ру
25 89 289 160 10,40 11,00 13,70
32 89 289 160 11,15 11,96 15,00
40 108 308 215 11,70 13,40 22,00
50 159 359 257 26,50 28,50 39,00
65 219 425 369 39,00 41,00 44,00
80 219 419 369 48,00 52,40 74,30
100 273 473 421 68,60 79,90 115,80
125 273 473 441 73,00 84,70 123,00
150 325 526 565 108,50 128,00 183,30
200 426 626 671 196,17 222,40 347,00
250 530 730 787 312,00 399,25 513,76
300 630 930 1450 813 695,00 -
400 820 1120 1650 1248 1009,00 -
500 820 1120 1850 1315 - 1074,00
600 820 1120 2050 1400 - 1118,00
